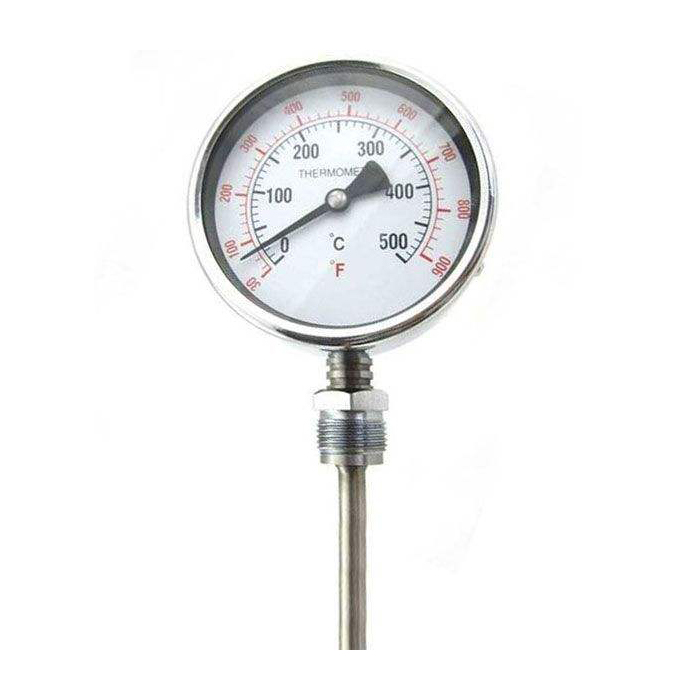

熱套式雙金屬溫度計
熱套式雙金屬溫度計應用WSS系列熱套式雙金屬溫度計配合各式安裝套管，滿足不同壓力等級要求。可以直接測量各種過程中的-80～+500℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。熱套式雙金屬溫度計技術
- 質量穩定：實行全過程質量監控，一絲不茍，多方位檢測！
- 合理的價格：有效的內部成本控制，減少開支，為客戶著想！
- 交貨快：完善的生產線，優化的庫存，縮短交貨時間！
- 電話：15062217900
- 傳真：15062217900
- 郵箱：njdlckj@163.com
產品描述
熱套式雙金屬溫度計應用
WSS系列熱套式雙金屬溫度計配合各式安裝套管，滿足不同壓力等級要求。可以直接測量各種過程中的-80～+500℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
熱套式雙金屬溫度計技術參數
·標度盤公稱直徑：100、150
·精度等級：（1.0），1.5
·熱響應時間：≤40S
·防護等級：IP55
·連接尺寸：M20×1.5，NPT1/2
熱套式雙金屬溫度計外形及尺寸
形式 | D | A | B | E | d |
徑向型 | 105 | 23 | 73 | - | φ8 φ10 |
155 | 23 | 73 | - | ||
軸向型 | 65 | 50 | 110 | 34 | |
105 | 50 | 110 | 34 | ||
萬向型 | 105 | 23 | 178 | 120 | |
155 | 23 | 178 | 120 | ||
電接點軸向 | 128 | 40 | 135 | - | |
電接點徑向型 | 128 | 72 | 150 | 42 | |
電接點萬向型 | 128 | 40 | 175 | 98 |
型號及規格
型號 | 測溫范圍℃ | 精度等級 | 保護和材料 | 規格 | 公稱壓力 | 安裝固定裝置 |
WSS-403S | -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | 150 200 250 300 350 400 500 550 | ≤30Mpa | 螺紋連接式 |
WSS-503S | ||||||
WSS-413S | ||||||
WSS-513S | ||||||
WSS-483S | ||||||
WSS-583S | ||||||
WSSX-403S | ||||||
WSSX-413S | ||||||
WSSX-483S | ||||||
WSS-403L | 1.5-40Mpa* | 法蘭連接式 | ||||
WSS-503L | ||||||
WSS-413L | ||||||
WSS-513L | ||||||
WSS-483L | ||||||
WSS-583L | ||||||
WSSX-403S | ||||||
WSSX-413L | ||||||
WSSX-483L |
★：1）可配各式安裝套管，熱安裝套管形式；
2）保護管其余材質根據協議訂貨；
3）打“*”表示公稱壓力根據法蘭壓力等級而定；
選型須知
1）型號
2）精度等級
3）測溫范圍
4）安裝固定形式
5）熱安裝套管形式
6）插入長度
例A：萬向型雙金屬溫度計，測溫范圍0-400℃，熱安裝套管TH01F，插入長300mm，WSS-83TH01F，0-400℃，L=300
